PROVISION DE SERPENTINA DE VAPOR

LA SERPENTINA DE CALEFACCIÓN POR MEDIO DE VAPOR ESTA CONSTITUIDA POR:

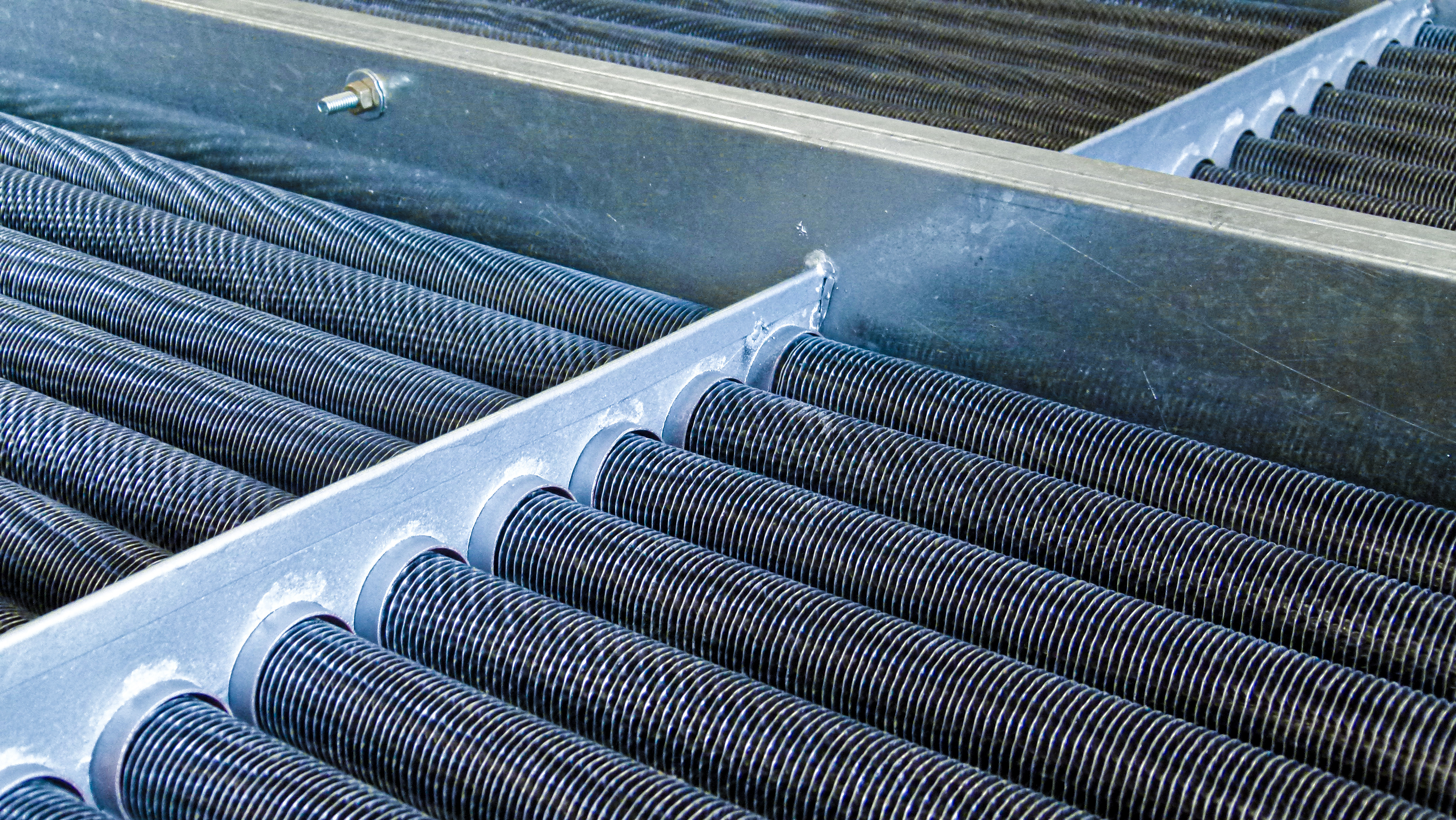

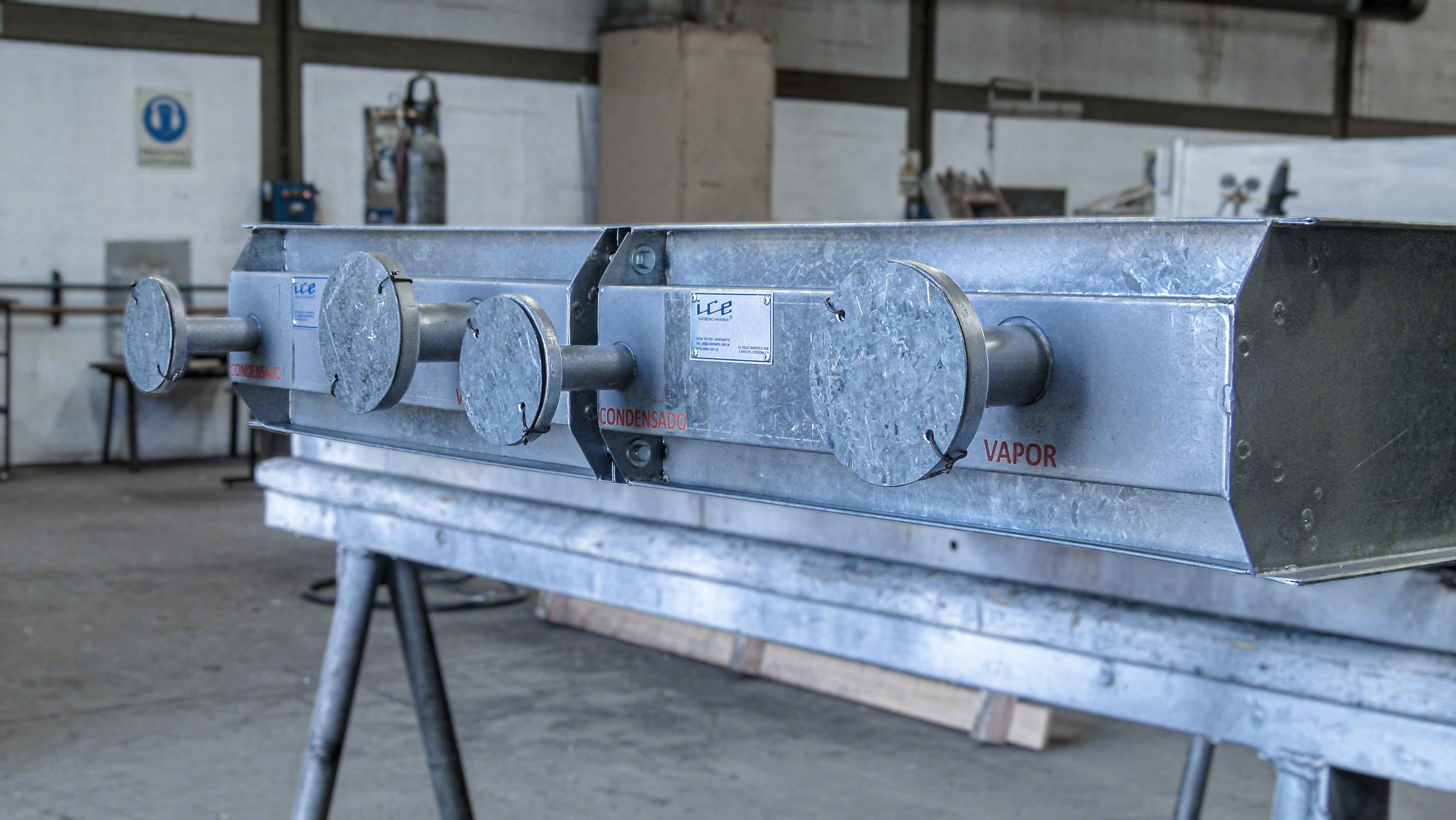

24 (VEINTICUATRO) TUBOS ALETADOS TIPO AEROFIN DE ØN 3/8” DE Aº INOX. AISI 304 C/COSTURA, DISPUESTOS EN UNA HILERA. ALETAS DE 10 X 0,4 MM EN Aº INOX. AISI 430, A RAZÓN DE 320 UNIDADES POR METRO. COLECTORES EN ACERO CARBONO. CONEXIONES MEDIANTE BRIDAS ANSI #150, ØN 1 ½” (VAPOR) Y ØN 1” (CONDENSADO). BASTIDOR EN CHAPA DE HºGº #18. PRESIÓN DE PRUEBA HIDRO NEUMÁTICA A 7 BAR.

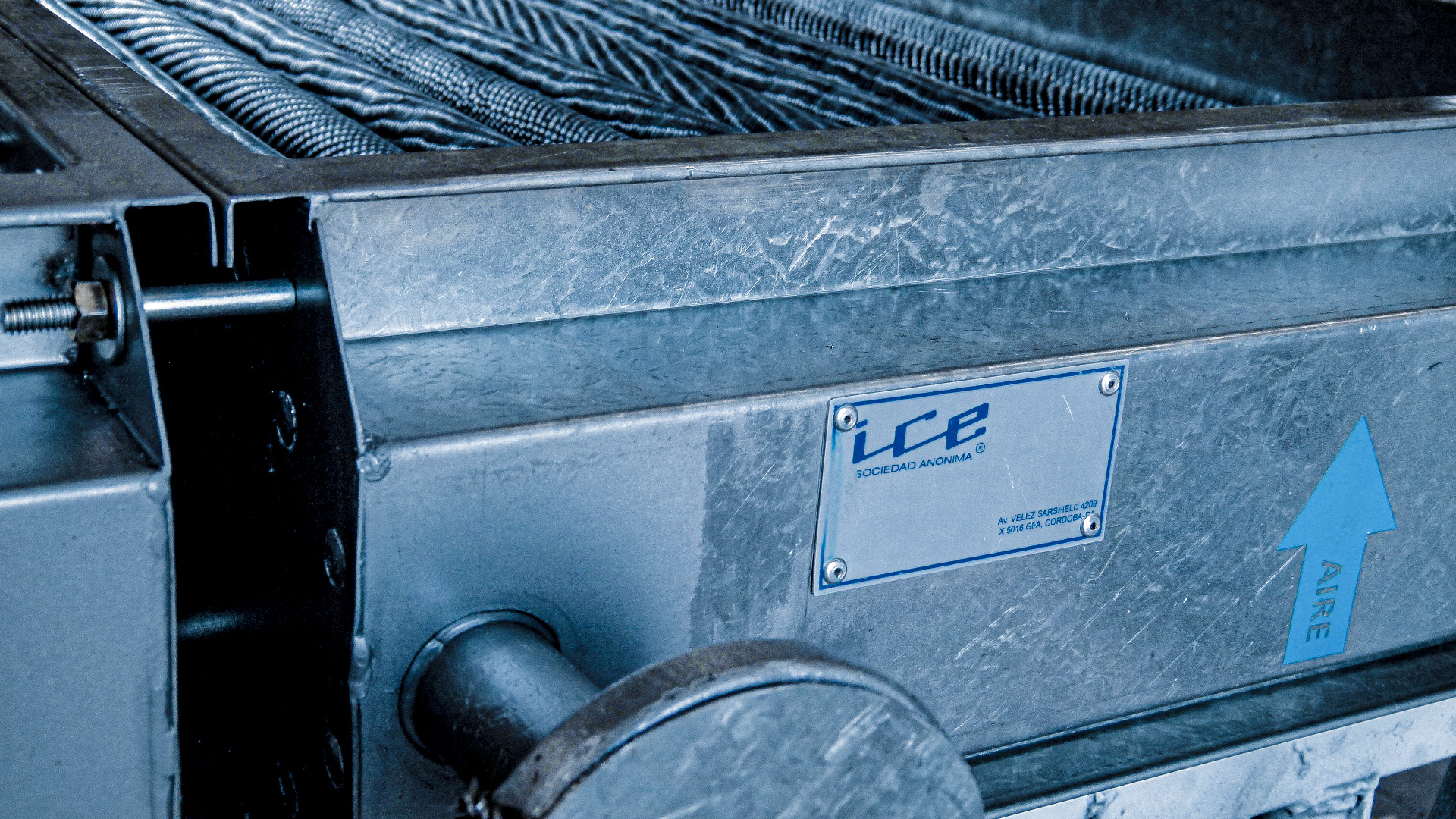

Algunas postales de la obra
